5公斤真空懸浮熔煉爐

技術參數
詳細描述
視頻展示
標準配置
選配件

ZLF真空感應熔煉爐	型號		VLF-5000
	最大熔煉重量（按鈦液計算）		5000g
	最高加熱溫度		2200
	懸浮電源	最大輸入功率	180KW（熔煉鈦合金時）不同的材料所需功率不一樣
		采用電源	IGBT懸浮專用電源
		振蕩頻率	15-30KHZ（頻率自動跟蹤）
		冷卻水要求	電源≥0.2MPa 坩堝 ≥0.5MPa
		感應線圈	懸浮爐專用線圈
		輸入電壓	三相380V 50 HZ
		融化速率	10~15min
		坩堝	懸浮專用水冷銅坩堝
		坩堝內尺寸	Dia80X140mm
	水冷銅坩堝
	腔體內尺寸		Dia750X800
	腔體真空度		< 5X10 ^-3Pa
	斷偶保護和顯示		有
	過溫保護		有
	過流保護		有
	欠壓保護（水壓）		有
	紅外測溫儀（選購）		美國進口紅外測溫儀，特點 1、響應時間快、高精度； 2、可24小時實時連續在線測溫、安全、耐用； 3、激光瞄準、穩定性好、尤其適合測量高溫小目標； 4、10毫秒的響應時間和±0.3%的重復性精度，保證滿足您進行快速、精確測溫的要求。
	坩堝可傾倒旋轉角度		0-360度（可任意角度偏轉）
	真空腔體內是否可接水冷坩堝		可以
	二次加料器（選購）		為了在真空熔煉過程中添加各種元素，因此在加料器里裝有特制的4格加料器料斗，加料器有蓋，能把加料器進行真空密封。在熔煉抽真空之前，把元素預先放在加料器料斗中，在添加元素時借手輪轉動加料器料斗，元素便從加料器口流出，流入到熔融金屬液面上，避免噴濺
	觀察窗尺寸		Dia 90mm
	選購		銅模石墨漏斗方形銅模
真空機組	機組輸入電壓		380V /220V
	波紋管		KF40X1000
	真空擋板閥		KF40
	分子泵（方案一）		分子泵型號	FF200/1300
			輸入電壓	220V
			分子泵進氣口法蘭	DN200
			分子泵抽氣速率L/S（對空氣）	1300
			分子泵極限壓強（Pa)	6×10^-7
			冷卻方式	水冷
			冷卻水壓（MPa）	0.1-0.2
			冷卻水溫度	<25℃
			環境溫度	0~40℃
			建議啟動壓強	<100Pa
	前機真空泵VDR-90		功率	2KW
			電壓	220V
			轉速	1450rpm
			進氣口徑	KF25/KF40
			前機泵抽氣速率（L/S）	24
			極限壓強	4X10 ^-2Pa
	擴散泵TK200		電壓	220V
			功率	1800W
			極限真空度（在無泄露時）	10E-5
			進氣接口	DN200
			出氣接口	DN40
			注入油量	0.55L
			抽氣速率（N2）	2000L/S
	復合真空計		復合真空計型號	ZDF
			電源	220V 55W
			控制精度	± 1%
			真空計測量范圍	10^-5-10 ⁵Pa

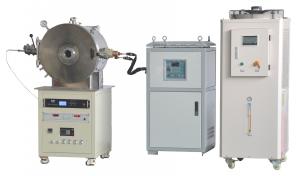

VLF-I 真空感應懸浮熔煉爐

真空感應懸浮熔煉爐是將分瓣水冷銅坩堝置于強大的交變磁場中，利用感應渦流加熱水冷銅坩堝中的金屬使其融化，依靠電磁力使熔融金屬與水冷銅坩堝不產生密切接觸。這樣就避免了坩堝對需要熔煉材料的污染，從而能夠熔煉出高純度的金屬材料。通過精練后在水冷銅坩堝內的液態合金也可以通過旋轉澆注入錠模中，可以得到組織致密的合金錠。真空懸浮熔煉爐適用于鈦鋯、稀土材料等活性金屬的熔煉，鈦鋁合金的熔煉與精密鑄造。主要應用于生產高純金屬材料、半導體單晶材料、高熔點合金和3D打印等行業。

一、本設備特點

1、采用臥式爐體，側部開門結構，進出料方便，爐體結構緊湊，占地空間較小

2、可以30段程序控溫，控溫精確，可以控制升溫速率和恒溫時間。

3、可以方便的更換不同的線圈以滿足熔煉不同KG數的物料

4、安裝有觀察孔，可以清晰的爐內坩堝物料的情況

5、可安裝紅外測溫儀，可以精確的測量坩堝內液體的溫度（選購）

6、配有擴散泵或分子泵機組，真空度可達5X10^-3Pa

7、電極和坩堝可以在爐體外手動轉動，液體可以在腔體內完成傾倒和澆鑄，這樣就避免了澆鑄的危險和可以在真空下澆鑄。

8、具有二次加料系統。

9、轉動電極和爐體之間采用威爾遜密封，密封性能好，轉動較輕松。

10、安裝有水冷機，水冷機具有欠壓和斷水報警，使用安全可靠（選購）。

11、采用IGBT電源，具有過溫、斷水保護并具有報警、輸出電流顯示等功能。

12、VLF系列真空懸浮熔煉爐是一款專用的現代化高純度熔煉設備，該設備真空度高、結構緊湊、外形美觀，是一款適合于大專院校、科院院所和工礦企業等做材料高純?nèi)蹮挕㈣T造用的理想產品。本產品主要在真空或保護氣氛條件下對金屬材料（如鈦、鎳、鈷等合金）及稀土超磁、伸縮合金、濺射靶材、多晶硅、高純稀土金屬的冶煉和提純。

二、懸浮熔煉爐的有點

1、能夠熔煉高熔點的金屬材料；

2、由于沒有來自坩堝的雜質，可以熔煉超高純度的金屬材料及活潑的金屬材料；
3、由于很強的電磁攪拌，能夠生產成分組織均勻的合金，不受熔煉材料成分比重的影響；
4、縮短熔化時間，達到快速熔化；
5、對水冷銅坩堝的損傷較小，水冷紫銅坩堝具有良好的使用壽命；
6、水冷銅坩堝和熔融的金屬液之間的軟接觸，減少了坩堝的冷卻負載，減少了熱量損失，降低能耗；
7、金屬熔液在非接觸狀態下容易從坩堝內倒出；
8、可熔煉任何形狀的裝添材料，如塊狀、粉狀、片狀、屑狀、海綿狀等。

三、水冷系統（選購）：感應爐、水冷銅坩堝上需要水冷卻。

四、結構說明

本產品由爐蓋、爐體、回轉機構、澆注裝置、充氣系統、真空系統、IGBT 電源控制系統等組成

1、爐體：為全不銹鋼結構。爐殼采用雙層水冷結構，保證爐殼溫度不超過60℃。爐蓋打開方式為手動，并加有鎖緊裝置，爐蓋上設有觀察孔，方便觀察爐內情況。

2、爐架：由型鋼鋼板組焊成柜架結構，爐體安置在爐架上。

3、回轉機構：與爐體用法蘭連接，感應線圈由銅管繞成螺旋形從爐體引出，采用威爾遜密封，密封可靠，坩堝可放在感應線圈上通過旋轉機構做任意角度旋轉以完成溶化后的熔液傾倒?jié)茶T。

4、真空系統：采用二級泵，即一臺擴散泵（分子泵）與一臺直聯泵，真空機組上設有高真空擋板閥以及KF 快速連接真空放氣閥和充氣閥。

5、電源控制系統：IGBT 懸浮專用電源、全數字電路等，電氣系統設有過流、過壓返饋及保護電路，電控屏箱按西門子標準制作，控溫精度高，操作方便。

6、水冷系統：由各種閥、管道等相關裝置組成，并設有斷水時聲光報警、自動切斷加熱電源功能。

7、水溫檢測：安裝有溫度計檢測水冷銅坩堝的出水溫度，溫度過高時會自動保護，以免水冷銅坩堝被燒壞。

我們只專注于電爐和球磨機。因?yàn)閷Ｗⅰ⑺詫I(yè)。

序號	產品名稱	生產廠家	數量
1	爐體系統	南京博蘊通儀器科技有限公司	1 套
2	分子泵（或擴散泵）	KYKY （成都南光）	1 臺
3	紅外測溫儀	南京博蘊通儀器科技有限公司	1 套
4	復合真空計	成都正華	1 臺
5	IGBT懸浮專用電源	南京博蘊通儀器科技有限公司	1 套
6	匯流水管	南京博蘊通儀器科技有限公司	1 套
7	氣動真空擋板閥	川北科技	3 件
8	懸浮專用水冷線圈	南京博蘊通儀器科技有限公司	1套
9	真空管路	南京博蘊通儀器科技有限公司	1 套
10	說明書	南京博蘊通儀器科技有限公司	1 套
11	機械泵	北京優成	1臺
12	懸浮專用水冷銅坩堝	南京博蘊通儀器科技有限公司	1 套
