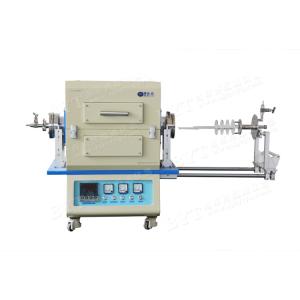

1200度快速升溫管式爐
|
型號 |
RTP1200 |
|
功率 |
12KW |
|
爐管 |

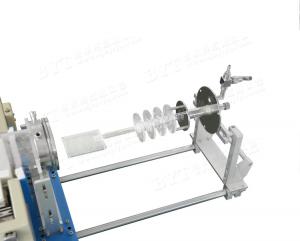

石英管:100*580mm 兩邊各放置一個爐塞，爐塞可以阻擋爐管中心的熱輻射，必須在加熱前放置在爐膛的正確位置
|
|
外形尺寸（LXWXH） |
1000X500X750（mm） |
|
電源電壓 |
380V |
|
相數 |
三相 |
|
加熱元件 |
12根碘鎢燈管 |
|
控溫方式 英國歐陸Eurotherm
使用進口儀表使得溫度反應更快、控溫更加靈敏。 |
3504溫度儀表 1：高精度的溫度儀表，LCD液晶顯示屏，5位數值顯示，通過快速設置配置簡單，C/F單位切換。 2：50組程序500步，斷電或停機，再次啟動程序可以設置從斷電處或起始點啟動程序，也具有運行，暫停，跳步，停止，復位等功能。 3：標準的3組PID參數（可選8組PID參數），自帶PID自整定功能。 4：數學/邏輯運算，計時器功能，報警功能，做數學及邏輯運算功能，比如傳感器與紅外傳感器的自動/手動切換，高溫爐邏輯控制功能，及相關報警策略與功能。 5：配方功能，不同產品可以調用不同的參數 6：客戶自定義畫面功能，顯示當前值，設定值，輸出%，程序運行狀態及時間等， 7：支持各種通訊接口 Modbus, Ethernet, Profibus，Devicenet，可以與任意PLC或上位系統集成 8：OEM密碼功能 9：多語言支持（英語，法語，德語，西班牙，意大利） 10：PC版的iTools圖形組態軟件，方便組態，監控，調試 11：UL/CE認證
|
|
爐膛材料 |
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。 2、采用日本技術成型。 |
|
控制精度 |
+/- 1 ℃ |
|
觸發器 |
移相觸發 |
|
電器 |
浙江正泰 |
|
可控硅 |
106/16E 德國西門康 |
|
最高溫度 |
≤1000℃ |
|
加熱段長度 |
240mm |
|
升溫速率 |
≤50℃/ S（可根據要求修改） |
|
熱電偶型號 |
K型 |
|
四周表面溫度 |
≤45℃ |
|
開蓋保護系統 |
當爐蓋打開時繼電器會自動切斷主電源，有效地保證使用者的安全。 |
|
真空系統 （選購） |
1、單級泵 TW-1.5A 2、 雙級泵 2XZ-2 3、 VS-0.1真空系統
4、 VS高真空系統 5、 恒壓泵 6、英國PCG550（INFICON）電容真空計 1、一般粗略抽真空、把爐管里面的氣體趕出來用：TW-1.5A單級泵即可。 2、雙級泵2XZ-2 真空泵能夠把管式爐爐管的真空度抽到10Pa左右。 3、VS-0.1真空系統能夠把管式爐爐管內的真空度抽到0.1Pa（并配帶有電阻真空計顯示）。 4、VS高真空系統（該系統是由分子和機械泵組成）能夠把管式爐爐管內的真空度抽到10-3 Pa。 5、恒壓泵（該系統可以把管內壓力控制在-100.0KPa~100.0KPa）。 6、英國（INFICON）電容真空計（測量范圍3.8x10-5 -1125 Torr、可檢測各種氣體，包括混合氣體，測量精確、重復性好、可選防腐類型PCG554）
|
|
法蘭和閥門 |
|
|
供氣系統 （選購） |
1、鼓泡器 2、質量流量計供氣系統 3、液態蒸發器 |
|
保修期 |
一年保修，終身技術支持 特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不在保修期內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
注意事項
1.爐管內氣壓不可高于0.02MPa
2.由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa
3.當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當
4.進入爐管的氣體流量需小于200SCCM，以避免冷的氣流對熱爐管的沖擊
5.對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開排氣閥，以防意外發生（如爐 管破裂，法蘭飛出等）

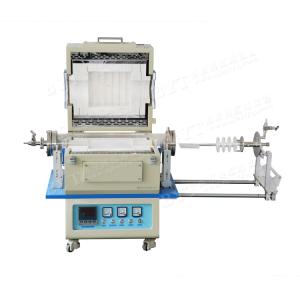

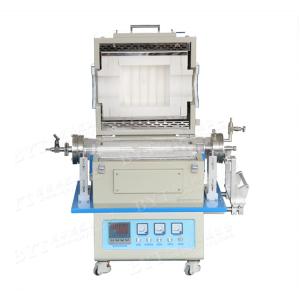

該爐為對開式，爐體采用雙層殼體結構，爐膛采用日本技術氧化鋁多晶體纖維材料，由于最大升溫速率可達到50℃/s，可以對基片薄膜進行快速退貨處理，爐內裝有行程開關，當爐蓋打開時會自動切斷電源。
1、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
2、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
3、爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
4、可選UL認證電氣板 （全部通過UL認證的進口電器）
5、認證
.jpg)
6、底腳
|
描敘 |
數量 |
圖片 |
|
RTP1200管式爐 |
1 臺 |
|
|
石英管 |
1根 |
|
|
不銹鋼法蘭 |
1 套 |
|
|
不銹鋼爐鉤 |
1根 |
|
|
爐塞 |
1 對 |
|
|
高溫手套 |
1 付 |
|
|
COM轉USB接口（選配） |
1 套 |
|
|
說明書 |
1 份 |
|
|
軟件（選配） |
1 份 |
|
