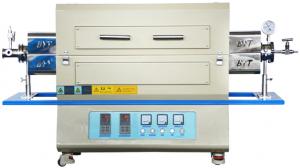

1500度雙溫區管式爐
詳細技術參數
|
型號 |
TL1500-1500-I |
TL1500-1500-II |
|
功率 |
6KW |
6KW |
|
外形尺寸 |
1300×690×720(mm) |
1300×690×720(mm) |
|
爐管 |
高純剛玉管:60/80*1000mm(管徑可選） 兩邊各放置兩個爐塞，爐塞可以阻擋爐管中心的熱輻射，必須在加熱前放置在爐膛的正確位置 |
|
|
電源電壓 |
380V |
|
|
相數 |
三相 |
|
|
加熱元件 |
第一溫區 硅碳棒 第二溫區：硅碳棒 |
|
|
控制方式 |
采用宇電程序控溫儀表（標配） 1、50段程序控溫智能PID調節。 2、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷,（當電爐溫度超過1500度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5、儀表具有溫度自整定的功能
（更換進口儀表，需要另外付費，選購）
|
|
|
爐膛材料 |
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。 2、采用日本技術成型。
進口爐膛 國產爐膛 |
|
|
控制精度 |
+/- 1 ℃ |
|
|
觸發器 |
移相觸發 |
|
|
電器 |
浙江正泰 |
|
|
可控硅 |
106/16E 德國西門康 |
|
|
第一、二溫區最高溫度 |
1500 ℃ |
|
|
第一、二溫區額定溫度 |
1400 ℃ |
|
|
升溫速率 |
≤20 ℃/ Min （可根據要求修改） |
|
|
推薦升溫速率 |
≤10 ℃/ Min |
|
|
熱電偶型號 |
第一溫區 S型 第二溫區 S型 |
|
|
第一、二溫區加熱段長度 |
190+190mm |
|
|
第一、二溫區恒溫段長度 |
250-270mm |
|
|
溫場曲線 |
|
|
|
溫度校準（選配） |
定期對管式爐進行溫度校準，可保持爐溫的準確性和均勻性。您可以在本公司選購一套簡單的校準工具，輔助您完成這項工作，完整的校準套件包括標準熱電偶，溫度校準儀，補償導線 |
|
|
真空度 |
1、單級泵 TW-1.5A 2、 雙級泵 2XZ-2 3、 VS-0.1真空系統
4、 VS高真空系統 5、 恒壓泵 6、英國PCG550（INFICON）電容真空計 1、一般粗略抽真空、把爐管里面的氣體趕出來用：TW-1.5A單級泵即可。 2、雙級泵2XZ-2 真空泵能夠把管式爐爐管的真空度抽到10Pa左右。 3、VS-0.1真空系統能夠把管式爐爐管內的真空度抽到0.1Pa（并配帶有電阻真空計顯示）。 4、VS高真空系統（該系統是由分子和機械泵組成）能夠把管式爐爐管內的真空度抽到10-3 Pa。 5、恒壓泵（該系統可以把管內壓力控制在-100.0KPa~100.0KPa）。 6、英國（INFICON）電容真空計（測量范圍3.8x10-5 -1125 Torr、可檢測各種氣體，包括混合氣體，測量精確、重復性好、可選防腐類型PCG554）
7、您可在本公司選購一個冷的真空阱，以避免對真空泵造成污染、
冷阱 |
|
|
閥門和法蘭
|
|
|
|
認證 |
|
|
|
四周表面溫度 |
≤45℃ |
|
|
供氣系統 （選購） |
|
|
| 保修期 |
一年保修，終身技術支持 特別提示：1.耗材部分如加熱元件，爐管，樣品坩堝等不在保修期內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
|
注意事項
1.爐管內氣壓不可高于0.02MPa
2.由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa
3.當使用的爐管為剛玉管時，爐體溫度高于1500℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當
4.進入爐管的氣體流量需小于200SCCM，以避免冷的氣流對熱爐管的沖擊
5.對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開排氣閥，以防意外發生（如爐 管破裂，法蘭飛出等）
6.不要在氧化鋁管中使用石墨坩堝
1、加熱元件
（1）、硅碳棒的熱端粗度d為14mm、一般廠家采用的12MM、加熱端粗、不容易彎曲、棒子的表面負荷低，使用壽命長。
（2）、冷端長度為135mm， 熱端長度為140mm, 冷端長爐頂溫度低。
（3）、硅碳棒表面氧化非晶膜致密，能夠比較好的保護碳棒。
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
、
3、可以與電腦連接（選購）
該爐配可有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
進口爐膛 VS 國產爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、爐膛材料熱容低、熱傳導系數低，從而散熱少、保溫好、反射率高。溫場均衡。
4、爐膛氧化鋁絲細而長、耐溫高、抗熱漲冷縮能力強。
5、爐膛表面光潔、不易掉粉。
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、多款可供選擇的各種法蘭 （直徑從25到250mm）
鉸鏈式法蘭（選購） 可以接電阻真空計和KF25波紋管的法蘭（選購） 水冷法蘭（選購）
7、認證
.jpg)
標準配件
|
描述 |
數量 |
圖片 |
|
管式爐 |
1 臺 |
|
|
剛玉管 |
1根 |
|
|
不銹鋼法蘭 |
1套 |
|
|
不銹鋼爐鉤 |
1 根 |
|
|
氧化鋁爐塞 |
4個 |
|
|
高溫手套 |
1 付 |
|
|
氧化鋁坩堝 |
1個 |
|
| Ｓ型熱電偶 | 2個 |  |
|
COM轉USB接口（選購） |
1 套 |
|
|
說明書 |
1 份 |
 |
|
軟件（選配） |
1 份 |
|
