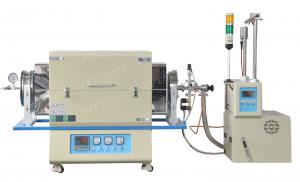

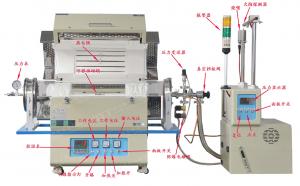

1200度氫氣管式爐可澆鑄管式爐
這款對開管式爐以電阻絲為加熱元件，采用雙層殼體結構和30段程序控溫系統，移相觸發、可控硅控制，爐膛采用氧化鋁多晶纖維材料，具有溫場均衡、表面溫度低、升降溫度速率快、節能等優點是高校、科研院所、工礦企業做高溫氣氛燒結、氣氛還原、CVD實驗、真空退火用的理想產品。
詳細技術參數
|
型號 |
TL1200-I |
TL1200-II |
TL1200-III |
TL1200-V |
TL1200-VI |
TL1200-VII |
|
功率 |
3.5KW |
3.5KW |
3.5KW |
5KW |
6KW |
7KW |
|
爐管尺寸OD(mm ） |
60*1000 |
80*1000 |
100*1000 |
150*1000 |
200*1000 |
250*1000 |
|
石英管:60/80/100/150/200/250*1000mm(管徑可選） 兩邊各放置一個爐塞，爐塞可以阻擋爐管中心的熱輻射，必須在加熱前放置在爐膛的正確位置
|
||||||
|
外形尺寸 |
1200X500X700 |
1200X500X700 |
1200X500X700 |
1200X600X800 |
1200X700X900 |
1200X700X900 |
|
特點 |

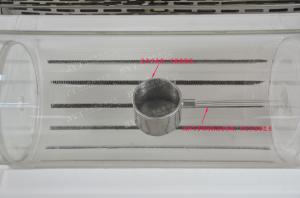

這款管式爐，坩堝可以左右移動，也可以旋轉，可澆鑄 |
|||||
|
電源電壓 |
220V |
|||||
|
相數 |
單相 |
|||||
|
加熱元件 |
國產優質電阻絲 （可選配瑞典 Kanthal A1進口電阻絲） 點擊進入資料下載 |
|||||
|
控溫方式 |
采用宇電程序控溫儀表（標配） 1、30段程序控溫智能PID調節。 2、具有過溫保護 斷偶保護，過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1200度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有效的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5、儀表具有溫度自整定的功能
（更換進口儀表，需要另外付費，選購）
|
|||||
|
爐膛材料 |
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。 2、采用日本技術成型。 3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場
國產爐膛 進口爐膛 |
|||||
|
爐體 |
|
|||||
|
點火器
|
點火器主要用于尾氣的處理，從加熱爐中出來的尾氣如果直接排放有一定的危險， 點火器可以把排放出來的可燃氣體燃燒掉。 技術參數： 1.點火器的結構 DHQ點火器由燒嘴、高壓包、智能控制器、指示燈、電磁閥、紫銅管、火焰監測器等組成。 2.點火過程： 打開點火按鈕、電磁閥開啟、氣體流出到點火嘴、點火嘴噴出電火花點火，火焰檢測器 檢測到火焰、點火成功、綠燈亮，火焰檢測沒有檢測到火焰、點火失敗、黃燈亮并伴隨 有報警聲、進氣口電磁閥自動關閉。 3.電磁閥： 220V 常閉 4.電源：220V 50HZ 200W 5.觸電容量：最高2A，253V,內部沒有熔斷絲 6.控制閥門數：1個 |
|||||
|

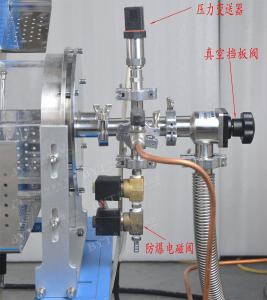

防爆系統
|
防爆系統由壓力變送器、防爆電磁閥和宇電控制儀表組成 可在宇電控制表上設置報警壓力，當爐管內壓力大于等于設定的報警壓力時，防爆系統會自動啟動，并放出爐管內多余的氣體。 防爆電磁閥由兩個方向相反的單向閥組成，無論是真空還是氣氛下都可以關的很好，不漏氣，不回流。 壓力變送器是一種將壓力轉換成電信號進行控制和遠傳的設備。 壓力變送器將測壓元件傳感器感受到的氣體參數轉變成標準的電信號（如4~20mADC等），輸出給控制儀表，控制儀表將接收到的電信號進行轉換輸出給電磁閥，電磁閥根據接收到的信號動作 壓力變送器 防爆電磁閥 |
|||||
|
氫氣探測器
|
氫氣氣體探測器是一種通過進口催化燃燒式傳感器，可以對氫氣的易燃易爆性進行檢測的安全儀器。具有防爆、防塵的特點，可廣泛適用于石油、化工、冶金、煤礦等存儲、使用與貯存氫氣的場所。 |
|||||
|
閥門和法蘭
|
|
|||||
|
60/80/100爐膛俯視圖 |
|
|||||
|
控制精度 |
+/- 1 ℃ |
|||||
|
觸發器 |
移相觸發 |
|||||
|
電器 |
浙江正泰 |
|||||
|
可控硅 |
106/16E 德國西門康 |
|||||
|
最高溫度 |
1200 ℃ |
|||||
|
額定溫度 |
1150 ℃ |
|||||
|
升溫速率 |
≤30 ℃/ Min （可根據要求修改） |
|||||
|
推薦升溫速率 |
≤15 ℃/ Min |
|||||
|
熱電偶型號 |
K型 |
|||||
|
加熱段長度 |
400-440mm |
|||||
|
恒溫段長度 |
150-200mm |
|||||
|
溫場曲線 |
|
|||||
|
溫度校準（可選） |
定期對管式爐進行溫度校準，可保持爐溫的準確性和均勻性。您可以在本公司選購一套簡單的校準工具，輔助您完成這項工作，完整的校準套件包括標準熱電偶S型，溫度校準儀，補償導線 |
|||||
|
四周表面溫度 |
≤45℃ |
|||||
|
開蓋保護系統 |
當爐蓋打開時繼電器會自動切斷主電源，有效地保證使用者的安全。 |
|||||
|
真空系統 （選購） |
1、單級泵 TW-1.5A 2、 雙級泵 2XZ-2 3、 VS-0.1真空系統
4、 VS高真空系統 5、 恒壓泵 6、英國PCG550（INFICON）電容真空計 1、一般粗略抽真空、把爐管里面的氣體趕出來用：TW-1.5A單級泵即可。 2、雙級泵2XZ-2 真空泵能夠把管式爐爐管的真空度抽到10Pa左右。 3、VS-0.1真空系統能夠把管式爐爐管內的真空度抽到0.1Pa（并配帶有電阻真空計顯示）。 4、VS高真空系統（該系統是由分子和機械泵組成）能夠把管式爐爐管內的真空度抽到10-3 Pa。 5、恒壓泵（該系統可以把管內壓力控制在-100.0KPa~100.0KPa）。 6、英國（INFICON）電容真空計（測量范圍3.8x10-5 -1125 Torr、可檢測各種氣體，包括混合氣體，測量精確、重復性好、可選防腐類型PCG554）
7、您可在本公司選購一個冷的真空阱，以避免對真空泵造成污染、
冷阱 |
|||||
|
供氣系統 （選購） |
|
|||||
| 保修期 |
一年保修，終身技術支持 特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不在保修期內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
|||||
.jpg)
注意事項
1.爐管內氣壓不可高于0.02MPa
2.由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa
3.當爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當
4.進入爐管的氣體流量需小于200SCCM，以避免冷的氣流對熱爐管的沖擊
5.對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開排氣閥，以防意外發生（如爐 管破裂，法蘭飛出等）
1、 電阻絲
電阻絲原絲 電阻絲爐膛
(1)、表面溫度高可達1420℃
(2)、表面為不銹鋼色、不會生銹，使用時間再長都不會掉渣。
(3)、電阻均衡、溫場均衡性好
電阻均勻 、 發熱量均衡
溫場效果好
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、安裝有防爆系統：
當爐管內壓力過大，防爆系統會啟動，并放出爐管內多余氣體。
4、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
5、爐膛
Dia60/80/100
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場
4、采用4周加熱，溫場更加均衡
6、可選UL認證電氣板 （全部通過UL認證的進口電器）
7、認證
.jpg)
8、底腳
9、氧化鋁爐塞
10、不銹鋼支撐架
|
描述 |
數量 |
圖片 |
|
TL1200 管式爐 |
1 臺 |
|
|
石英管 |
1根 |
|
|
壓力變送器 |
1個 |
 |
|
不銹鋼法蘭 |
1 對 |
|
|
不銹鋼爐鉤 |
1 個 |
|
|
氧化鋁爐塞 |
1對 |
|
|
高溫手套 |
1 雙 |
|
| Ｋ型熱電偶 | 1個 |  |
|
氧化鋁坩堝 |
1 個 |
|
|
COM轉USB接口 （選軟件控制系統時標配） |
1 個 |
|
|
說明書 |
1 份 |
|
|
軟件 （選軟件控制系統時標配） |
1 個 |
|
