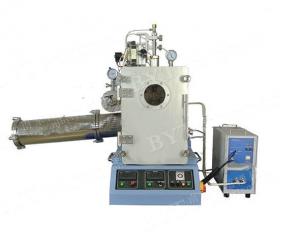

1800度桌面型真空金屬甩帶爐
SD-200S是一款桌面型真空金屬甩帶爐，用于制備非晶金屬帶。此工藝過程中，金屬塊（<20g）通過感應加熱的方式融化，然后通過氣壓被擠出坩堝。熔融態的金屬流噴到快速轉動的銅輪上，達到快速淬火&凝固，可得到非晶或微晶金屬帶（寬度< 10 mm）。此套系統安裝于不銹鋼腔體中，不銹鋼箱體上有一個觀察窗口。腔體可抽真空，并且可通入氣體。可確保甩帶過程在無水和無氧的環境下進行。用戶可調節銅輪的轉速，電源的加熱功率，溫度和坩堝內的氣壓。
| 特點 |
1、7KW，15KW或20KW的感應電源可配置，用于熔化不同熔點的金屬材料，其最大熔煉量為20g 2、銅輪直徑為200mm,最大轉速（線速度）：31m/s 3、帶有真空鑄造系統可用于金屬鑄造 4、設備尺寸較小，可節省空間 |
||
| 電源需求 |
7KW感應加熱電源 輸入電壓: 208 - 240VAC,單相, 50/60Hz 輸入電流: 34 A (需要40A的空氣開關) 頻率: 30 - 80 kHz
|
15KW感應加熱電源 輸入電壓: 380VAC, 三相, 50/60Hz 輸入電流: 42 A (需要50A的空氣開關) 頻率: 30 - 80 kHz
|
20KW感應加熱電源： 輸入電壓: 380VAC, 三相, 50/60Hz 輸入電流: 5-60 A (需要80A的空氣開關) 頻率: 80 - 200 kHz
|
| 控制系統 | 可通過控制面板對各參數進行調控，包括：溫度和感應加熱功率控制，銅輥旋轉開/關及調速、機械/渦輪泵開/關、進氣卸氣開/關、甩帶開/關。 | ||
| 真空腔體 |
不銹鋼真空腔體尺寸：300×300×480mm (W×D×H) 鉸鏈式前門設置有φ120mm石英觀察窗口并配備有照明裝置，更為直觀清晰的觀察實驗過程 真空度可達5 x10 E-2 torr （機械泵） 5 x10 E-5 torr （分子泵）
|
||
| 感應電源 |
請選擇合適的感應電源 7KW感應電源，頻率30-80KHz 15KW感應電源，頻率30-80KHz 20KW高頻感應電源，80-200KHz 最大可放入樣品量20g,注意：對于材料熔點>1200°C，建議采用20KW或更高功率的感應電源 最高溫度：1800°C 溫度控制系統（可選） 可采用熱電偶插入坩堝內部，測量其溫度 注意：感應電源需要水冷卻，建議采用本公司KJ-6200型水冷機 |
||
| 氣壓調節 & 電磁閥 |
PID氣壓調節閥，可精密控制驅動金屬液體噴出氣壓 電磁閥可控制真空泵與腔體的通斷，不用手動調節抽氣閥
|
||
|
標配中包含10個標準石英（兩種噴嘴規格：φ1mm圓孔噴嘴和10mm L*1mm W 扁平噴嘴）點擊下圖查看詳細結構
|
|||
| 甩帶銅輥 |
銅輥尺寸：φ200mm*40mm W（不帶水冷） 銅輥轉速：0-3000rpm 銅輥線速速：0-31m/s可調（最大轉速為2850rpm） 最大甩帶寬度：10mm(要更具坩堝噴嘴大小） |
||
| 噴注裝置 |
設備中安裝有一噴注系統
|
||

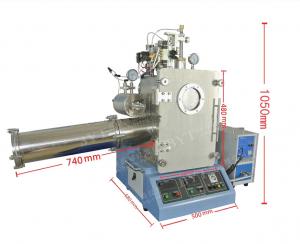

| 儀器尺寸 | 1240 L x 680 W x 1050 H,mm | ||
| 質保期 |
一年保修，終身技術支持 特別提示：1.耗材部分如加熱元件，爐管，樣品坩堝等不在保修期內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
||
