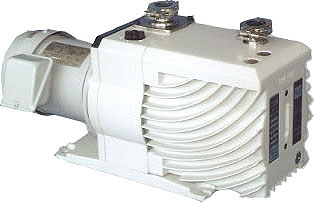

TRP系列真空泵
設計原理 TRP系列直聯高速旋片式真空泵，以創新設計、精良的制造，滿足客戶的需求。 由泵支座、油箱、電機支座、底板和泵芯組成，配置止逆閥和氣鎮閥保護真空泵和真空系統。效率高、噪音低、易操作及維護方便。
設計特征 1.極限真空度高。 2.完善的內置進氣口止逆閥系統在突然停止時保護真空系統。 3.進氣口和出氣口為國際標準法蘭。 4.低噪音與振動。 5.穩定的恒定壓力油循環系統保護。 6.方便的氣鎮閥控制。 7.便捷的油標檢測和更換。 8.維修和保養簡便。
技術參數
| 單位 | TRP-6 | TRP-12 | TRP-24 | TRP-36 | TRP-48 | TRP-60 | TRP-90 | |||
| 抽氣速率 (50Hz) | L/s | 1.5 | 3 | 6 | 9 | 14 | 18 | 25 | ||
| 極限壓力 | 關氣鎮 | 分壓力 | Pa | 4×10-2 | ||||||
| 全壓力 | 4×10-1 | |||||||||
| 氣鎮 | 分壓力 | 1.3 | ||||||||
| 全壓力 | 4 | |||||||||
| 容油量 | L | 1.3 | 1.1 | 1.4 | 1.8 | 3.8 | 5.5 | 6.5 | ||
| 進氣口徑 | DN | 25KF | 25KF | 25KF | 25/40KF | 40KF | ||||
| 出氣口徑 | DN | 25KF | 40KF | |||||||
| 電機功率（三相220V/380V）/（單相220V） | kW | 0.4/0.55 | 0.4/0.55 | 0.75/0.75 | 0.75/- | 1.5/- | 2.2/- | 2.2(3)/- | ||
| 轉速 (50Hz) | rpm | 1450 | ||||||||
| 噪音 (關氣鎮) | dB | 50 | 50 | 52 | 52 | 56 | 56 | 56 | ||
| 重量 (三相) | kg | ～23 | ～25 | ～37 | ～39 | ～64 | ～83 | ～88 | ||
