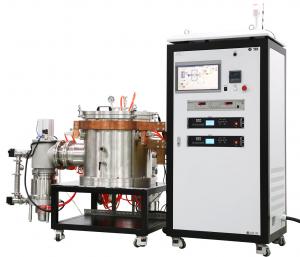

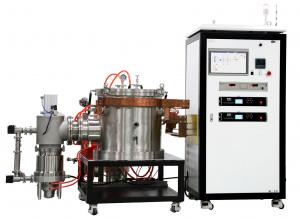

2100度真空鎢絲爐
詳細技術參數
|
VMF真空鎢絲爐
|
型號 |
VWF-50-21 |
|||
|
最大功率 |
50KW |
||||
|
最高加熱溫度 |
2100度 |
||||
|
加熱元件 |
高純鎢網 |
||||
|
爐膛 |
|
||||
|
有效工作尺寸 |
Dia140×140mm |
||||
|
保溫方式 |
鎢、鉬、不銹鋼隔熱屏 | ||||
|
控溫模式 |
智能PID 500段程序控溫 |
||||
|
遠程系統（選配）
|
1、通過手機微信小程序控制 2、可操作設備 3、可隨時查看設備運行狀態 4、可查看溫度數據并生成報表或溫度曲線 5、可查看報警信息 |
||||
|
腔體真空度（分子泵機組） |
< 6.67×10-4Pa （空爐、冷態） |
||||
|
工作真空度 |
< X10 -3Pa （空爐） |
||||
|
腔體充氣壓力 |
0.05MPa | ||||
|
升壓率 |
<4Pa/小時 | ||||
|
斷偶保護和顯示 |
有 |
||||
|
過溫保護 |
有 |
||||
|
過流保護 |
有 |
||||
|
欠壓保護（水壓） |
有 |
||||
|
控制精度 |
+/- 1 ℃（600度以上） |
||||
|
溫度檢測方式 |
鎢套管鎢錸熱電偶 |
||||
|
最大升溫速率 |
< 20度/Min |
||||
|
真空腔體內是否水冷 |
是 |
||||
|
冷水機（選配） |
20P |
||||
|
真空機組
|
機組輸入電壓 |
380V /220V |
|||
|
波紋管 |
KF40X1000 |
||||
|
真空擋板閥 |
KF40 |
||||
|
2臺
|
分子泵型號 |
FF-200 |
|||
|
輸入電壓 |
220V |
||||
|
分子泵進氣口法蘭 |
DN200 |
||||
|
分子泵抽氣速率L/S（對空氣） |
1200 |
||||
|
分子泵極限壓強（Pa) |
6×10-7 |
||||
|
冷卻方式 |
水冷 |
||||
|
冷卻水壓（MPa） |
0.1-0.2 |
||||
|
冷卻水溫度 |
<25℃ |
||||
|
環境溫度 |
0~40℃ |
||||
|
建議啟動壓強 |
<10pa |
||||
|

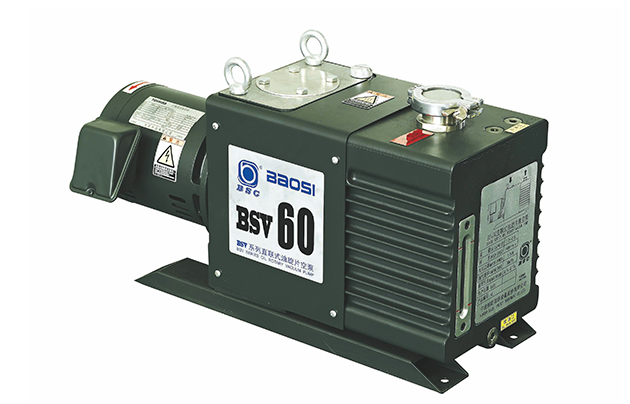

前級機械泵BSV60 2臺
|
功率 |
1.8KW |
|||
|
電壓 |
380V |
||||
|
轉速 |
1450rpm |
||||
|
進氣口徑 |
KF25/KF40 |
||||
|
前機泵抽氣速率（L/S） |
15 |
||||
|
極限壓強 |
4X10 -2Pa |
||||
|

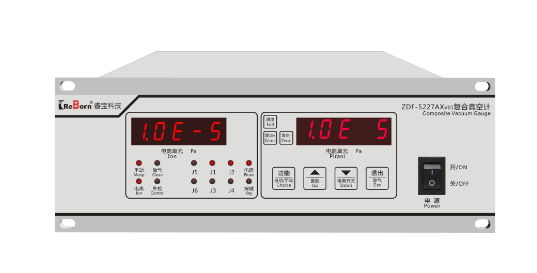

復合真空計
|
復合真空計型號 |
ZDF |
|||
|
電源 |
220V 55W |
||||
|
控制精度 |
± 1% |
||||
|
真空計測量范圍 |
10-5 -10 5 Pa |
||||
| 冷水機 | 型 號 | HZ-20A |
| 輸入總功率 | 20.7KW | |
| 電源電壓 | 三相380V 50/60Hz | |
| 制冷量 |
47558kcal/h |
|
| 水泵揚程 |
40M |
|
| 水箱容量 |
270L |
|
| 外形尺寸 |
2100×1000×2130mm |
|
| 重 量 |
860Kg |
| 安裝條件 |
爐子用電三相380V，功率50KW, 空開120A 電纜線25平方 冷水機三相380V，功率20.7KW，空開50A ,電纜線10平方 水冷機最好用去離子水或礦泉水，水冷機前后左右空出80cm距離 爐子重760Kg 電控柜560Kg

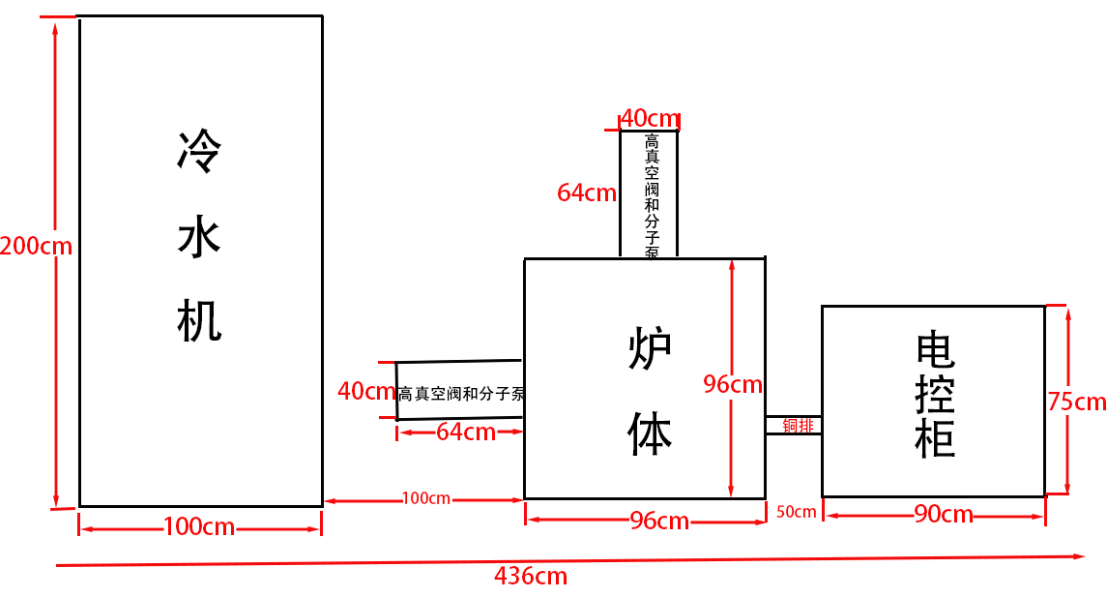

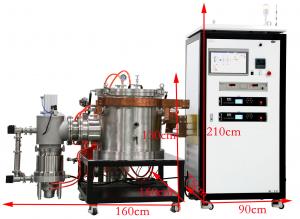

分布圖 |
一、設備特點及主要用途
1、基本原理與用途：在真空或氣氛保護情況下對物料進行無污染熱處理的設備，本設備為周期作業式，按照用戶要求定制。
二、結構組成
爐體、爐蓋、爐底、真空系統、控制系統、冷卻系統、發熱體及隔熱屏等。
三、結構說明
1、爐體：為立式爐殼，其內、外層均為304不銹鋼做成的圓筒，外層鏡面拋光處理。內外筒與前后法蘭焊成一個整體，爐體開有電極孔、抽氣孔、放氣孔、熱電偶孔、紅外孔及觀察孔等，各接口的材質均為不銹鋼。
2、爐蓋：由內外封頭和法蘭焊成，中間可通水冷卻，爐蓋開啟裝置。
3、爐底：由內外封頭和法蘭組成，中間通水冷卻，下部設有充放氣孔，固定在爐體下部，設有電極引出裝置。

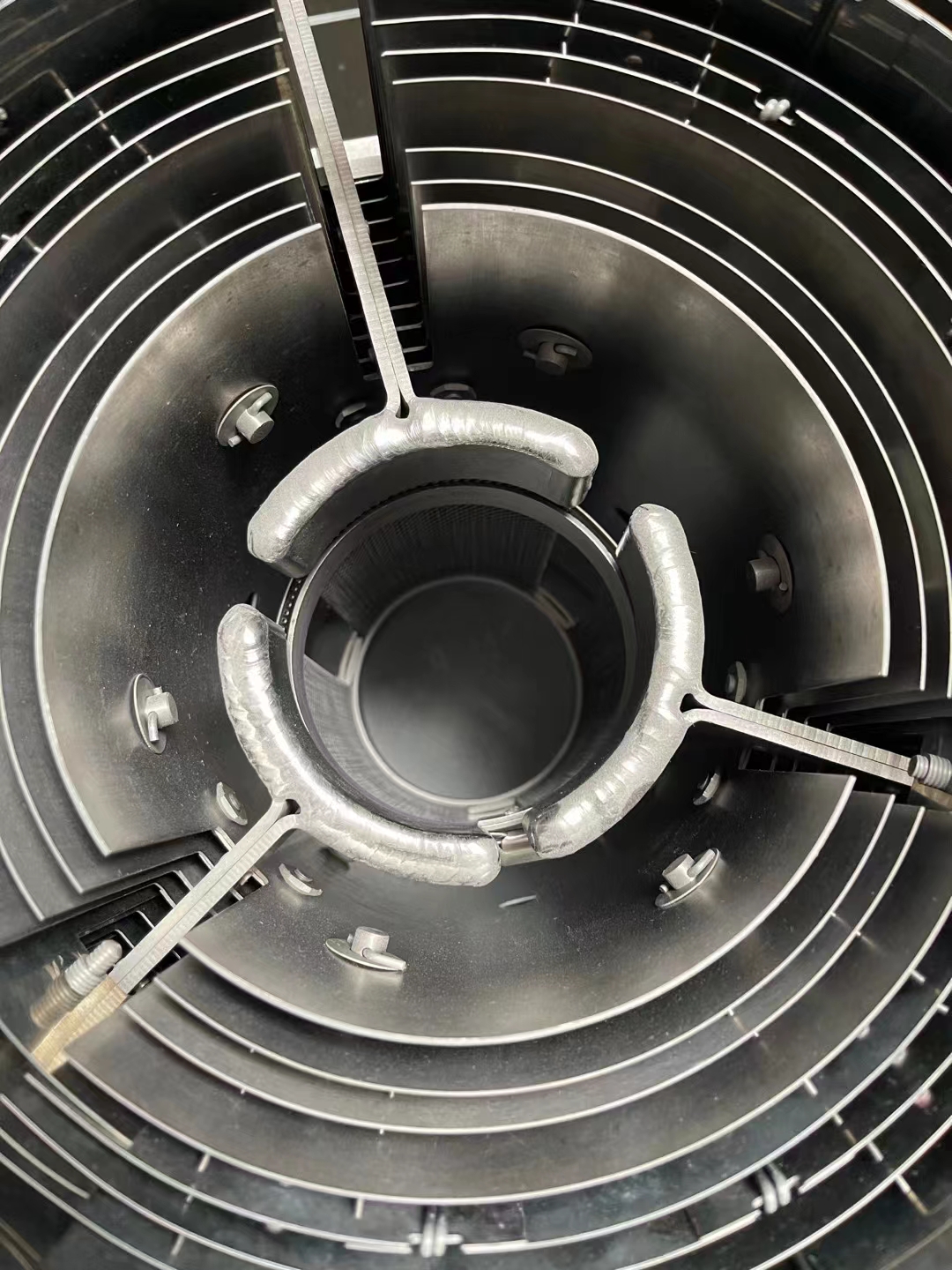

6、發熱體及隔熱屏：發熱元件采用高純鎢制作成網狀，有效增加輻射面積，保證溫區的均勻性。隔熱屏采用4層鎢板，6層鉬板，最外層采用不銹鋼板支撐。
7、真空系統：
（1）主要由直聯泵、分子泵，氣動擋板閥、電磁截止閥、數顯復合真空計、真空管路、放氣閥、支架等組成；真空管道與泵之間采用金屬波紋軟管快速接頭聯接（減緩震動）。
（2）真空主抽泵直聯泵（北儀優成）、分子泵（北京科儀）。
（3）氣動擋板閥（川北科技）GDQ-200 1臺 GDQ-J40 2臺
（4）成都正華數顯真空計1臺。
（5）真空管路1套，由波紋管、三通管、真空泵、兩個40的真空擋板閥、接口彎管等組成（波紋管內Φ40，三通管為40標準尺寸）。
8、控制系統：
采用英國歐陸儀表具有多項功能（3204）
1、5X16段程序控溫，可以分成16組程序，如果分成5組程序，每條程序?yàn)?0段，可以儲存多組程序、使用時可以任意調出；
2、歐陸3204具有PID控制，溫度能控制得很準確；
3、具有過溫保護、過流保護和斷偶時電爐加熱電路自動切斷等功能， ,（當電爐溫度超過2120度或熱電偶 燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有效的保護電爐）；
4、儀表有華氏度（F）和攝氏度（C）可供選擇；
5、帶有485 通訊接口，具有自動停機功能。
6、儀表精度為0.2級、液晶顯示屏、自定義畫面。

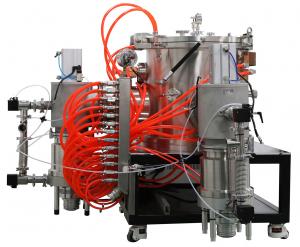

10、水冷系統：爐體、上下端蓋采用夾層水冷的結構形式，在進出水主管路上安裝水壓繼電器及壓力表，同時與控制柜連接，異常狀態時報警。能夠定性的觀察各分水路的水流大小。整個水冷系統確保各分路回水溫度不高于40℃（進水溫度20℃）。水冷系統主進直徑50mm、回水管直徑50mm（進水壓力0.4MPa）。
四、設備安裝要求
1、電力：380V，三相五線制，20KW，50Hz
2、冷卻水：10P
| 品名 | 單位 | 數量 |
| 爐體 | 臺 | 1 |
| 鎢發熱體 | 套 | 1 |
| 高真空閥門 | 套 | 2 |
| 氣動閥門 | 套 | 4 |
| 分子泵 | 臺 | 2 |
| 機械泵 | 臺 | 2 |
| 復合真空計 | 臺 | 2 |
| 歐陸表 | 臺 | 1 |
| 水 排 | 套 | 1 |
| 熱電偶 | 支 | 1 |
| 觸摸屏 | 臺 | 1 |
| 變壓器 | 臺 | 1 |
| 波紋管 | 支 | 2 |
