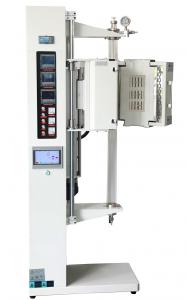

1200度布里奇曼晶體生長爐
詳細技術參數
|
型號 |
VTL1200-Ⅲ-BG |
|
特點 |
1、該爐具有多種功能，即可做晶體生長爐使用，又可做急冷急熱管式爐使用，也可做普通立式管式爐使用 2、采用進口歐陸3504儀表，控溫精度高，±0.1度 3、可用石英管，也可用不銹鋼管，用不銹鋼管時最高溫度900度 4、電機驅動爐體升降，并安裝限位開關，升降不會過沖 5、爐體升降速度可控，升降行程可按客戶要求定制 6、坩堝可用懸掛絲懸掛，也可放置在下方物料支架上 |
|
視 頻 |
|
|
功率 |
3.5 KW |
|
升降速度 |
0.1~2000μm/s（可調） |
| 升降行程 | 0~500mm（可根據要求定制） |
| 升降程序 |
1、該設備帶有一塊10寸觸摸屏 2、觸摸屏中內置本公司自主研發的PLC程序，畫面友好，操作簡單 3、軟件做了安全保護按鈕，防止誤操作損壞設備 |
|
爐管尺寸 |
Dia60(OD)X1400mm |
| 外形尺寸（mm） | 950X450X1750 |
|
電源電壓 |
220V |
|
相數 |
單相 |
|
加熱元件 |
國產優質電阻絲（可選配Kanthal A1進口 電阻絲） 點擊進入資料下載 |
|
控制方式
|
3504溫度儀表 1：高精度的溫度儀表，LCD液晶顯示屏，5位數值顯示，通過快速設置配置簡單，C/F單位切換。 2：50組程序500步，斷電或停機，再次啟動程序可以設置從斷電處或起始點啟動程序，也具有運行，暫停，跳步，停止，復位等功能。 3：標準的3組PID參數（可選8組PID參數），自帶PID自整定功能。 4：數學/邏輯運算，計時器功能，報警功能，做數學及邏輯運算功能，比如傳感器與紅外傳感器的自動/手動切換，高溫爐邏輯控制功能，及相關報警策略與功能。 5：配方功能，不同產品可以調用不同的參數 6：客戶自定義畫面功能，顯示當前值，設定值，輸出%，程序運行狀態及時間等， 7：支持各種通訊接口 Modbus, Ethernet, Profibus，Devicenet，可以與任意PLC或上位系統集成 8：OEM密碼功能 9：多語言支持（英語，法語，德語，西班牙，意大利） 10：PC版的iTools圖形組態軟件，方便組態，監控，調試 11：UL/CE認證 |
|
爐膛材料 |
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。 2、采用日本技術成型，不掉渣，保溫好。 3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場 |
|
法蘭和閥門 |
|
|
控制精度 |
+/- 0.1 ℃ |
|
觸發器 |
移相觸發 |
|
電器 |
浙江正泰 |
|
可控硅 |
106/16E 德國西門康 |
|
最高溫度 |
1200 ℃（石英管） |
|
額定溫度 |
1150 ℃（石英管） |
|
升溫速率 |
≤30 ℃/ Min （可根據要求修改） |
|
推薦升溫速率 |
≤15 ℃/ Min |
|
熱電偶型號 |
K型 |
|
加熱段長度 |
150+150+150mm |
|
真空度 （選配） |
1、單級泵 TW-1.5A 2、 雙級泵 2XZ-2 3、 VS-0.1真空系統
4、 VS高真空系統 5、 恒壓泵 6、英國PCG550（INFICON）電容真空計 1、一般粗略抽真空、把爐管里面的氣體趕出來用：TW-1.5A單級泵即可。 2、雙級泵2XZ-2 真空泵能夠把管式爐爐管的真空度抽到10Pa左右。 3、VS-0.1真空系統能夠把管式爐爐管內的真空度抽到0.1Pa（并配帶有電阻真空計顯示）。 4、VS高真空系統（該系統是由分子和機械泵組成）能夠把管式爐爐管內的真空度抽到10-3 Pa。 5、恒壓泵（該系統可以把管內壓力控制在-100.0KPa~100.0KPa）。 6、英國（INFICON）電容真空計（測量范圍3.8x10-5 -1125 Torr、可檢測各種氣體，包括混合氣體，測量精確、重復性好、可選防腐類型PCG554）
|
|
下端真空法蘭 |
1、為了增加抽氣速率，達到更高真空的要求。可將原有軟管接頭更換成KF-25接口（VS-0.1和VS高真空系統接口皆為KF25） 2、如用于供氣系統，可將原有軟管接頭更換成Φ6.35mm雙卡套接頭. |
| 上端真空法蘭 |  |
|
四周表面溫度 |
≤45℃ |
| 開蓋安全保護系統 |
爐體上帶有空氣開關和保險絲 ，當電流超過空開的額定電流時，空開會自動跳開，有效的保護電爐。 |
| 質保期 |
一年保修，終身技術支持 特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不在保修期內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
| 注意事項 |
1.爐管內氣壓不可高于0.02MPa 2.由于氣瓶內部氣壓較高，所以向爐管內通入氣體時，氣瓶上必須安裝減壓閥，為了確保安全，建議使用壓力低于0.02MPa 3.當使用的爐管為石英管時，爐體溫度高于1000℃時，爐管內不可處于真空狀態，爐管內的氣壓需和大氣壓相當 4.進入爐管的氣體流量需小于200SCCM，以避免冷的氣流對熱爐管的沖擊 5.對于樣品加熱的實驗，不建議關閉爐管法蘭端的抽氣閥和進氣閥使用。若需要關閉氣閥對樣品加熱，則需時刻關注壓力表的示數，若氣壓表示數大于0.02MPa，必須立刻打開排氣閥，以防意外發生（如爐 管破裂，法蘭飛出等） |
1、 電阻絲
電阻絲 原絲 電阻絲爐膛
(1)、表面溫度高可達1420℃
(2)、表面為不銹鋼色（非常亮、客戶識別時要注意）、不會生銹，使用時間再長都不會掉渣。
(3)、電阻均衡、溫場均衡性好
電阻絲 電阻均勻 、 發熱量均衡
溫場效果好
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場
4、采用4周加熱，溫場更加均衡
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、認證
.jpg)
7、法蘭
鉸鏈式法蘭（選購） 可以接電阻真空計和KF25波紋管的法蘭（選購） 水冷法蘭（選購）
| 描述 | 數量 | 圖片 |
| 爐體 | 1臺 | |
| 法蘭 | 一套 | |
| 爐管 | 1根 | |
| 熱電偶K型 | 3支 | |
| 電機 | 1臺 | |
| 石英物料支架 | 1個 | |
| 石英推拉桿 | 1個 | |
| 爐塞 | 1對 | |
| 說明書 | 1本 | |
| 高溫手套 | 1副 | |
| 軟件 | 1套 |
