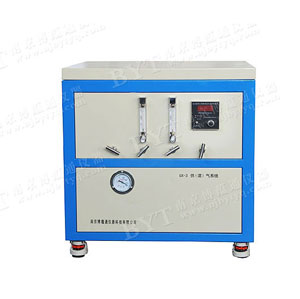

2路浮子流量計供（混）氣系統
2路浮子流量計供氣系統參數
一、概述
1．氣體從鋼瓶出來，經過減壓閥減壓，通過四氟管到供氣系統的入口，再經過浮子流量計控制氣體流量，然后經過混氣罐，再進入爐子進氣口，氣體從出氣管出來，經過三通閥門，一端連接真空泵，一端連接出氣口。
2．混氣罐上接有壓力表，壓力表顯數盤與浮子流量計安裝在同一面板上。
3．每一條氣體管路均有一個高壓截止閥，安全有保證。
4．該氣路采用高精度氣體浮子流量計，氣路內部全采用四氟管，耐腐蝕性好。
5．所有接頭采用卡套連接，氣密性好，耐壓高。
二、技術參數：
氣路通道： 2
氣路流量控制：采用浮子流量計
接 口： Φ6
顯 示： 刻度
工作環境溫度: 5~45℃
流量控制器：浮子流量計
10-100 ml/ min 2ml/格
10-100ml/min 2ml/格
10-100 ml/ min 2ml/格
四氟管：Φ6外XΦ4內
壓力真空表 ：－0.1～0.15 MPa , 0.01 MPa/格
截 止 閥：Φ6
三、供氣系統內部壓力不能過大，不然容易造成漏氣，只要?dú)怏w能正常流出來即可。
四、供氣系統的配置：
1、浮子流量計：2個
2、壓力表：1個
3、截止閥門：3個
4、穿板接頭：3個
5、閥門接頭：2個
6、鋼瓶接頭: 2個
7、聚四氟乙烯管：10M
8、混氣罐：1個
9、爐架：1臺
