1200度井式晶體生長爐
詳細技術參數
|
型號 |
JSL1200-TSSG |
|
產品概述 |
這是一款頂部籽晶法晶體生長爐，可利用助溶劑法生長各種材料單晶，配備精密旋轉提拉機構。提拉和旋轉速度采用PLC觸摸屏控制，操作簡單 |
|
產品特點 |
由1200℃井式爐和精密旋轉提拉機構組成，可用于TSSG法生長各種材料單晶 最高溫度1200度 提拉和旋轉速度采用PLC觸摸屏控制，操作簡單
|
|
功率 |
5KW |
|
爐膛尺寸（DXH） |
Dia150×420mm |
|
腔體俯視圖 |
|
|
加熱面數 |
4周加熱 |
|

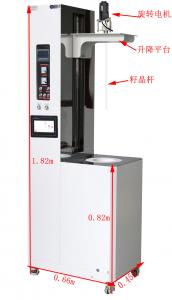

外形尺寸 |
660×450×1820mm |
|
旋轉提拉機構 |
由提拉電機，旋轉電機、觸摸屏組成 提拉速度：0.1-2000μm/s 提拉行程：0-200mm （可根據客戶需要定制） 轉速：0-40r/min |
|
電源電壓 |
220V |
|
相數 |
單相 |
|
加熱元件 |
國產優質電阻絲 （可選配瑞典 Kanthal A1進口電阻絲） |
|
控制方式 |
3504溫度儀表 1：高精度的溫度儀表，LCD液晶顯示屏，5位數值顯示，通過快速設置配置簡單，C/F單位切換。 2：50組程序500步，斷電或停機，再次啟動程序可以設置從斷電處或起始點啟動程序，也具有運行，暫停，跳步，停止，復位等功能。 3：標準的3組PID參數（可選8組PID參數），自帶PID自整定功能。 4：數學/邏輯運算，計時器功能，報警功能，做數學及邏輯運算功能，比如傳感器與紅外傳感器的自動/手動切換，高溫爐邏輯控制功能，及相關報警策略與功能。 5：配方功能，不同產品可以調用不同的參數 6：客戶自定義畫面功能，顯示當前值，設定值，輸出%，程序運行狀態及時間等， 7：支持各種通訊接口 Modbus, Ethernet, Profibus，Devicenet，可以與任意PLC或上位系統集成 8：OEM密碼功能 9：多語言支持（英語，法語，德語，西班牙，意大利） 10：PC版的iTools圖形組態軟件，方便組態，監控，調試 11：UL/CE認證 |
|
爐膛材料 |
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。 2、采用日本技術成型。 3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場 4、采用4周加熱，溫場更加均衡 |
|
控制精度 |
+/- 0.1 ℃ |
|
最高溫度 |
1200 ℃ |
|
額定溫度 |
1150 ℃ |
|
熱電偶型號 |
K 型 |
|
觸發器 |
移相觸發 |
|
最快升溫速率 |
≤30℃/ Min |
|
推薦升溫速率 |
≤15℃/ Min |
|
安全保護系統 |
該爐裝有保險和空氣開關 當電流超過空開的額定電流時，空開會自動跳開，有效的保護電爐 |
|
開門保護系統 |
本爐裝有行程開關 爐門開取時 電爐主電爐會自動斷電 |
|
可控硅 |
德國西門康 106/16E |
|
四周表面溫度 |
≤45℃ |
|
保修期 |
一年保修，終身技術支持 特別提示：1.耗材部分如加熱元件，樣品坩堝等不在保修期內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
電阻絲
電阻絲 原絲 電阻絲爐膛
(1)、表面溫度高可達1420℃
(2)、表面為不銹鋼色（非常亮、客戶識別時要注意）、不會生銹，使用時間再長都不會掉渣。
(3)、電阻均衡、溫場均衡性好
電阻均勻 、 發熱量均衡
溫場效果好
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、爐膛里電阻絲的間距和節距全部按日本成熟的熱工技術布置、經過熱工軟件模擬溫場
4、采用4周加熱，溫場更加均衡
5、爐膛材料熱容低、熱傳導系數低，從而散熱少、保溫好、反射率高。溫場均衡。
6、爐膛氧化鋁絲細而長、耐溫高、抗熱漲冷縮能力強。
7、爐膛表面光潔、不易掉粉。
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、認證
.jpg)
| 名 稱 | 數量 |
| 井式爐 | 1臺 |
| 旋轉提拉機構 | 1套 |
| 熱電偶 | 1支 |
| 墊磚 | 1塊 |
| 坩堝 | 1只 |
| 手套 | 1副 |
| 坩堝鉗 | 1把 |
| 說明書 | 1本 |
