往復燒結升降爐
|
SJF1700-C |
||||||||
|
簡介 |

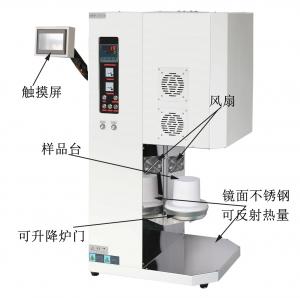

這是一款下裝載式熱循環爐，集控制系統和爐體為一體，保溫材料使用真空成型高純氧化鋁材料，采用1800型硅鉬棒為加熱原件。物料放入升降平臺上，升降平臺可以上下自由升降，是高校、科研院所、工礦企業做粉末、陶瓷燒結、高溫熱循環實驗的理想產品 |
|||||||
|
功率 |
5KW |
|||||||
|
爐膛尺寸（DXWXH） |
Dia150X200mm |
|||||||
|
外形尺寸（DXWXH） |
700X800X1200 |
|||||||
|
電源電壓 |
220V |
|||||||
|
相數 |
單相 |
|||||||
|
加熱元件 |
1800型硅鉬棒 | |||||||
|
控制軟件 |
1、采用PLC+觸摸屏+上位機，爐門的升降采用電動方式，可選擇手動控制或自動控制 2、在自動模式下，物料放置在裝載臺上，點擊自動按鈕，爐門上升，物料進入加熱室，物料被加熱到設置溫度，到設置時間后，爐門開始下降，下降到底部后風扇啟動，強制對物料冷卻，冷卻到設定溫度后，爐門上升繼續對物料加熱，此為一個循環，通過觸摸屏可以設置循環次數和循環工藝預設，可設置999個循環次數，50步工藝。也可作為自動化連續燒結使用。 3、控制軟件可設置物料進爐的溫度和時間、出爐的溫度和時間、燒結的工藝、風扇的開關、循環的次數。 4、手動控制模式，通過觸摸屏可控制爐門升降，加熱開關，風扇啟停。 5、支持查看實現曲線，歷史曲線，可保存、導出數據 |
|||||||
|
控制方式 |
采用宇電程序控溫儀表 1、50段程序控溫,智能PID調節。 2、具有過溫保護 斷偶保護,過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1700度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從再次給電時爐溫開始升。 5、儀表具有溫度自整定的功能
（更換進口儀表，需要另外付費，選購） |
|||||||
|
升溫速率 |
≤30 ℃/ Min |
|||||||
|
推薦升溫速率 |
15℃/ Min |
|||||||
|
爐膛材料 |
1800型氧化鋁多晶體纖維 |
|||||||
|
控制精度 |
+/- 1 ℃ |
|||||||
|
最高溫度 |
1700 ℃ |
|||||||
|
額定溫度 |
1600 ℃ |
|||||||
|
四周表面溫度 |
≤45 ℃ |
|||||||
|
熱電偶型號 |
B型 |
|||||||
|
觸發器 |
移相觸發（帶軟啟動和限流功能） 限流功能：無論怎么調節升溫時間，我們電爐經過變壓器后的二次電流被限制在160A以內，有限的保護了設備，無論你怎么操作，都不會把設備燒壞。 軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長。 |
|||||||
|
電器 |
浙江正泰 |
|||||||
|
可控硅 |
106/16E 德國西門康 |
|||||||
| 行程開關 | 當升降桿到最高或最低點時，行程開關會給升降桿自動斷電，從而不會過升或過降 | |||||||
| 升降系統 | 采用步進電機控制物料臺的升降 | |||||||
| 升降速率 | 升降速率可以自動調節 | |||||||
| 物料臺 | 采用鋁合金材質 | |||||||
| 認證 |  |
|||||||
| 保修期 |
一年保修，終身技術支持 特別提示：1.耗材部分如加熱元件，石英管，樣品坩堝等不包含在內。 2.因使用腐蝕性氣體和酸性氣體造成的損害不在保修范圍內。 |
|||||||
這款升降爐以1800型硅鉬棒為加熱元件，采用雙層殼體結構和宇電30段程序控溫系統，移相觸發、可控硅控制，爐膛采用1800型氧化鋁多晶體纖維材料，雙層爐殼間配有風冷系統，能快速升降溫，該爐具有溫場均衡、表面溫度低、升降溫度速率快、節能等優點，拿取物料方便，不需要坩堝鉗伸到爐膛里面，適合于高溫取料退火等，是高校、科研院所、工礦企業做粉末燒結、陶瓷燒結、玻璃熔煉、高溫實驗、質量檢測用的理想產品。
1、加熱元件
.jpg)
（1）、硅鉬棒的熱端粗度D1為7mm、一般廠家采用的6MM、加熱端粗、不容易彎曲、棒子的表面負荷低，使用壽命長。
（2）、采用的是熱彎技術，電阻均勻，使用壽命長
（3）、Lu冷端長度為210mm， 400X300X300爐子為260 ，一般廠家采用180mm, 冷端長爐頂溫度低。
（4）、硅鉬棒表面氧化非晶膜致密，能夠比較好的保護硅鉬棒。
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
進口爐膛 VS 國產爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、爐膛材料熱容低、熱傳導系數低，從而散熱少、保溫好、反射率高。溫場均衡。
4、爐膛氧化鋁絲細而長、耐溫高、抗熱漲冷縮能力強。
5、爐膛表面光潔、不易掉粉。
6、采用4周加熱，溫場更加均衡
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、觸發器
.jpg)
軟啟動限流觸發器 大部分廠家使用的非限流
廈門博特觸發器
1、移相觸發（帶軟啟動和限流功能）
2、限流功能：無論怎么樣設置升溫速率，我們電爐的二次電流始終被限制在170A以內，有效的保護了設備。由于采用限流功能，高溫下可開爐門。如果您使用的電爐需要在升溫過程中對爐子的升溫速率進行限制（例如：規定在1400℃后不得超過3℃/min等）即采用非限流觸發器。升溫速率設置錯誤或者升溫速率過快、這時電流會非常大，設備會跳閘或燒壞。
3、軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長
4、保護功能：如果電流超過限制電流、觸發器會自動切斷觸發功能以切斷電流保護電爐。
7、UL認證變壓器
8、認證
.jpg)
密封系統： 該爐頂蓋和爐門（其他地方已經焊接好）均采用硅膠O型圈擠壓密封、撤卸方便、可重復撤卸、氣 密性好、可保證8小時壓力表指針不偏轉。
該爐采用的是三層殼體結構，密封層里還有一層內膽，抽真空時不會擠壓到爐膛。
|
配置 |
數量 |
圖片 |
|
SJF1700爐體 |
1 臺 |
|
|
熱電偶 |
1 個 |
|
|
剛玉坩堝 |
1個 |
 |
|
坩堝鉗 |
1 把 |
|
|
氧化鋁墊磚 |
1 塊 |
|
|
高溫手套 |
1 雙 |
|
|
數據線操作指南軟件等 |
1 套 |
|
