電弧超聲霧化制粉爐
|
VAF - 300 超 聲 霧 化 制 粉 爐
|
型號 |
VAF-300-AG |
||
|
最高溫度 |
3500℃ |
|||
|
原理 |

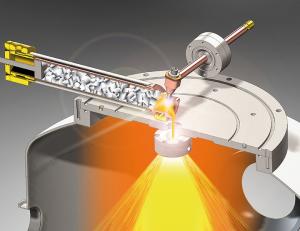

當熔融的金屬液體通過霧化面時，它被破碎成均勻的微米級液滴細霧，實現霧化。霧化后的微米級液滴在霧化面的旋轉離心力和駐波的作用下，被甩出霧化面，遇空氣冷卻迅速固化，形成微米級金屬固體顆粒，將這些顆粒收集起來就是所需制備的金屬粉末。而且在超聲波霧化過程中，可以精準地控制微米級液滴細霧的尺寸，從而精準的控制金屬粉末的大小。 |
|||
|
設備特點 |
1、所制備的粉末具有純度高、氧含量低、球形度好、粒度分布均勻等優點 2、設備和工藝簡單，操作方便，產品質量穩定可控能量消耗小、利用率高，成本低等顯著優勢 3、超聲霧化法具有環保、節能、低碳、衛生等顯著特點 4、超聲波頻率越高，粉末粒徑越小 5、設備加熱溫度高，能熔化絕大多數金屬 |
|||
|
控制系統 |
所有電器帶有通訊485接口，可編程軟件控制，本公司可協助用戶編程 |
|||
|
電 弧 爐 |
功率 |
25KW |
||
|
輸入電壓 |
三相380V 50 HZ |
|||
|
真空腔體 |
水冷真空腔體，設有照明燈。 側開門結構，方便操作 爐門上設有觀察窗，方便隨時觀察爐內情況 腔體上方安裝有可電動升降的電弧槍，電弧槍采用方向盤式設計，轉動靈活 左側安裝有自動進料裝置 |
|||
|
自動進料裝置 |
采用螺桿送料結構，利用螺旋形的輸送器,在旋轉的同時,將物料推進輸送器的前端,再通過輸送器的推力,將物料向前推送,直至到達目的地。進料器帶有密封結構，可在惰性氣體保護環境下使用 2、送料速率可以通過電位計調節，電位計調大、電機和進料桿的轉速增大，進料速度加快。 |
|||
|
工作電流 |
500A |
|||
|
電弧陰極裝置 |
引弧方式為高頻引弧 |
|||
|
可充氣體類型 |
氦氣、氬氣 |
|||
|
|
工作時需充氣體 |
金屬熔煉過程中需要高純Ar氣（5N）或5% H2 + 95% Ar |
||
|
|
鎢電極 |
直徑為10mm的鎢電極（電弧槍可通水冷卻），非自耗式鎢電弧針 電極與樣品的角度和距離可調節（最大調節距離為80mm） 最高溫度可達3000℃ |
||
|
|
焊機 |
功率：25KW 額定輸出電流：500A 效率：83.9% 電流調節范圍：5~500A |
||
|
超聲系統 |
諧振頻率：40KHZ 超聲功率：500W連續可調 振片寬度：16mm 驅動電源：數字式，自動開機搜頻，工作自動追頻 |
|||
|
霧化室 |
是一個能將所有裝置按要求連接在一起的容器,它是金屬液滴冷凝的空間。內壁為不銹鋼,外層為碳鋼,中間為水冷夾層 |
|||
|
粉料收集器 |
在制粉過程中有些超細粉末,隨著高速氣流沿管道飛出。如不收集一是污染環境,二是浪費材料,所以必須加以回收。目前的回收方法是采用旋風分離器和水相收集的方法來解決。 |
|||
|
真 空 機 組
|
機組輸入電壓 |
380V /220V |
||
|
波紋管 |
KF40×1000 |
|||
|
真空擋板閥 |
KF40 |
|||
|
分子泵 FF620
|
電壓 |
220V |
||
|
極限真空度（在無泄露時） |
6*10-7Pa |
|||
|
進氣接口 |
DN160 |
|||
|
出氣接口 |
DN40 |
|||
|
啟動壓強 |
<10Pa |
|||
|
冷卻水壓 |
0.1-0.2MPa |
|||
|
抽氣速率（對空氣） |
600L/S |
|||
|
前級真空泵 BSV30 |
功率 |
0.75KW |
||
|
電壓 |
380V |
|||
|
轉速 |
1450rpm |
|||
|
進氣口徑 |
KF40 |
|||
|
前機泵抽氣速率（L/S） |
8 |
|||
|
復合真空計
|
復合真空計型號 |
ZDF |
||
|
電源 |
220V 55W |
|||
|
控制精度 |
± 1% |
|||
|
真空計測量范圍 |
10-5 -105 Pa |
|||
|
冷水機
|
型號 |
CW6300 |
||
|
電源 |
220V單相 |
|||
|
功率 |
5.24KW |
|||
|
揚程 |
44M |
|||
|
水泵最大流量 |
75L/min |
|||
產品概述：超聲波金屬制粉通過超聲波使熔化的金屬霧化成粉末。超聲波霧化工藝制備的金屬粉末球形度好，粉末粒度分布窄，含氧低。用超聲波霧化的方法可以制取金屬粉末。當超聲功率發生器激勵超聲換能器，使作為換能器負載的超聲工具頭振動，把熔化了的金屬溶液通過超聲振動使其霧化，然后霧滴狀的金屬微粒在空氣中冷卻、凝固后落入收粉筒，收集起來即成為金屬粉末。 各種熔融金屬的霧化，常用于制備金屬粉末或焊料粉末。如錫、銦、鉍等金屬粉末的制備。
|
序號 |
產品名稱 |
生產廠家 |
數量 |
|
1 |
爐體系統 |
南京博蘊通儀器科技有限公司 |
1 套 |
|
2 |
分子泵 |
中科科儀 |
1 臺 |
|
3 |
復合真空計 |
成都睿寶 |
1 臺 |
|
4 |
焊機 |
華遠 |
1 套 |
|
5 |
匯流水管 |
南京博蘊通儀器科技有限公司 |
1 套 |
|
6 |
真空閥 |
川北科技 |
1 件 |
|
7 |
電弧槍 |
南京博蘊通儀器科技有限公司 |
1套 |
|
8 |
真空管路 |
南京博蘊通儀器科技有限公司 |
1 套 |
|
9 |
說明書 |
南京博蘊通儀器科技有限公司 |
2 套 |
|
10 |
機械泵 |
寧波鮑斯 |
1臺 |
|
11 |
鎢針 |
南京博蘊通 |
1臺 |
|
12 |
水冷機（選購） |
南京博蘊通儀器科技有限公司 |
1臺 |
|
13 |
手動擋板閥 |
南京博蘊通儀器科技有限公司 |
1套 |
|
14 |
自動送料器 |
南京博蘊通儀器科技有限公司 |
1套 |
|
15 |
超聲系統 |
南京博蘊通儀器科技有限公司 |
1套 |
|
16 |
電動擋板閥 |
南京博蘊通儀器科技有限公司 |
1套 |
|
17 |
霧化室 |
南京博蘊通儀器科技有限公司 |
1套 |
|
18 |
收料罐 |
南京博蘊通儀器科技有限公司 |
1套 |
