2200度真空感應熔煉爐
詳細技術參數
|

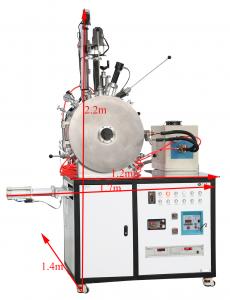

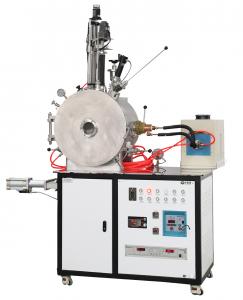

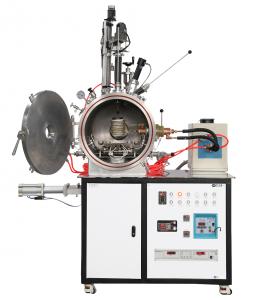

VIF 真 空 感 應 熔 煉 爐
|
型號 |
VIF-2 |
|||
|
設備優點 |
1、外觀精致，美觀大氣。結構緊湊，占地面積不到2平方。 2、側開門，方便取放物料。 3、爐殼采用雙層水冷結構，表面溫度不超過40℃。 4、爐蓋上設有觀察窗，方便觀察物料熔化情況。爐體上安裝有進出氣口，進出口，并預留多個KF接口，方便接其他裝置。 5、電極能旋轉，可澆鑄 6、采用IGBT 專用電源、全數字電路，電氣系統設有過流、過壓返饋及保護電路，電控屏箱按西門子標準制作，控溫精度高，操作方便。 7、帶有預加熱澆鑄平臺，玻璃液澆鑄到此平臺，不易碎，并可以實時監測玻璃溫度。 8、帶有水冷澆鑄平臺，可使玻璃快速降溫，并可以實時監測玻璃溫度 9、帶有不破空取料裝置，可將澆鑄平臺內的玻璃快速取出，不破壞腔體真空。 |
||||
|
展示視頻 |
|||||
|
最高加熱溫度 |
2200度（使用鎢坩堝，鎢坩堝和坩堝保護套之間塞碳氈增加保溫性能，） |
||||
|
高頻加熱電源
SPG50K-25AB |
采用電源 |
高頻感應電源 |
|||
|
振蕩頻率 |
30-80KHZ |
||||
|
最大輸入功率 |
25KW |
||||
|
加熱電流 |
5-50A |
||||
|
冷卻水要求 |
≥0.2MPa ≥6L/分 |
||||
|
電源重量 |
35KG |
||||
|
負載持續率 |
100% |
||||
|
輸入電壓 |
三相380V 50或60HZ |
||||
|
加熱方式 |
感應加熱 |
||||
|
腔體內直徑 |
500mm |
||||
|
腔體真空度（擴散泵機組） |
< 6X10 -3Pa |
||||
|
腔體充氣壓力 |
< 0.05MPa |
||||
|
升壓率 |
<4Pa/小時 |
||||
|
斷偶保護和顯示 |
有 |
||||
|
過溫保護 |
有 |
||||
|
過流保護 |
有 |
||||
|
欠壓保護（水壓） |
有 |
||||
|
控溫模式 |
智能PID |
||||
|
控制精度 |
+/- 1~ 5 ℃（600度以上） |
||||
|
攪拌裝置（選配） |
該爐可以配攪拌裝置，可以勻速的對物料進行攪拌，攪拌棒由一個調速電機帶動、攪拌棒與爐體之間采用威爾遜或磁流體和波紋管密封，攪拌棒和電機在電動動絲桿的帶動下可以上下自由滑動，進入坩堝和從坩堝里出來。
|
||||
| 機械手 |
由一根可上下移動和360度旋轉的金屬桿、料勺組成。玻璃澆鑄之后若有粘住模具，可用此機械手撬動玻璃 |
||||
| 真空取料裝置 |
由一個大型插板閥、過渡倉、閥門組成。插板閥關上之后可以將腔體密封的很好，開啟閥門進氣后，可將過渡倉打開取出物料，不影響真空腔體的真空度。 |
||||
|
高清相機（選配）
|
高清HDMI輸出連接顯示器使用，支持拍照、自動對焦、自動測量（鼠標操作，使用簡單，高精度） |
||||
|

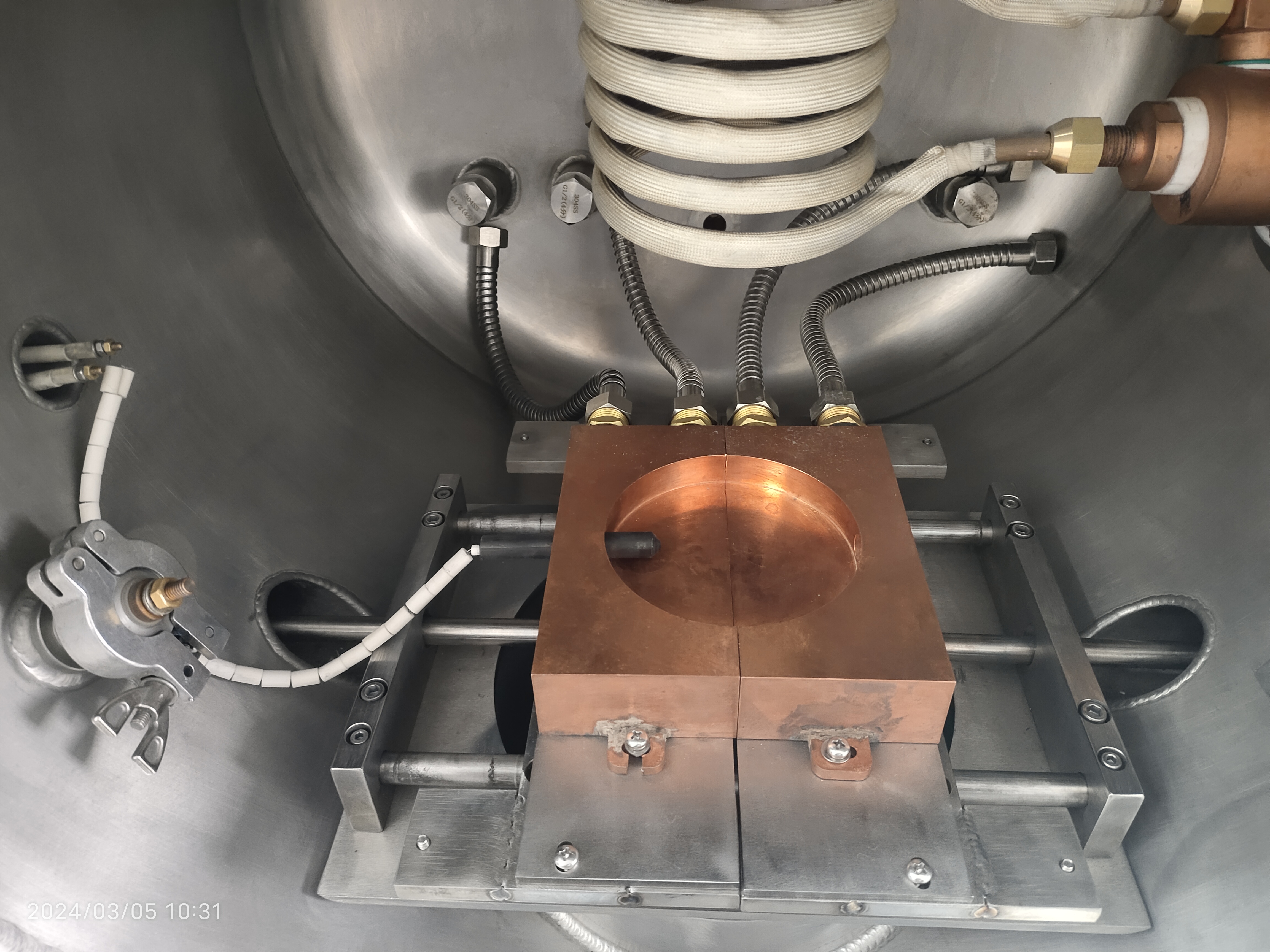

水冷澆鑄平臺
|
由兩個半圓模具組成，紫銅材質，內部通水冷，可將物料的溫度迅速冷卻下來，兩個半圓模具固定在滑軌上，半圓模具左側帶孔，可插入熱電偶，檢測物料的溫度，物料冷卻后，向左右兩邊拉動模具，使物料掉入過渡倉。 |
||||
|

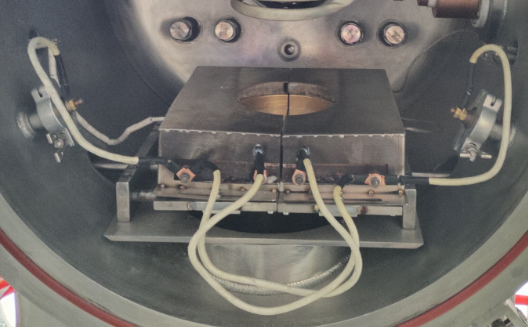

預加熱澆鑄平臺
|
由兩個半圓形紫銅模具組成，內含加熱絲，可將此平臺加熱到600℃、左側半圓模具帶有孔，可插入熱電偶，檢測物料溫度。紫銅模具外側包有保溫棉和不銹鋼罩，兩個半圓模具固定在滑軌上，向左右兩邊拉動模具，可使物料掉入過渡倉 |
||||
| 旋轉觀察窗（選配） |
觀察窗 中有多塊石英玻璃，可以把被污染的石英玻璃旋到一邊，把干凈的玻璃轉到觀察孔，很好的觀察坩堝中物料熔化情況
|
||||
|
電動升降熱電偶 |
鎢錸熱電偶或紅外測溫儀 鎢錸熱電偶的測量范圍：0-1800℃ 紅外測溫儀的測量范圍：1000-3200℃ |
||||
|
紅外測溫儀（選購）
|
1、美國進口紅外測溫儀，特點1、響應時間快、高精度； 2、可24小時實時連續在線測溫、安全、耐用； 3、激光瞄準、穩定性好、尤其適合測量高溫小目標； 4、10毫秒的響應時間和±0.3%的重復性精度，保證滿足您進行快速、精確測溫的要求。 |
||||
|
最快熔化時間 |
10~20Min |
||||
|
坩堝可傾倒旋轉角度 |
0-360度（可任意角度旋轉） |
||||
|
真空腔體內是否可接水冷坩堝 |
可以 |
||||
|
二次加料器
|
為了在真空熔煉過程中添加各種元素，因此在加料器里裝有特制的4格加料器料斗，加料器有蓋，能把加料器進行真空密封。在熔煉抽真空之前，把元素預先放在加料器料斗中，在添加元素時借手輪轉動加料器料斗，元素便從加料器口流出，流入到熔融金屬液面上，避免噴濺
|
||||
|
觀察窗尺寸 |
Dia 90mm |
||||
|
坩堝 |
鋯石英坩堝 鎢坩堝 |
||||
|
選購 |
銅模 鉬攪拌桿 方形銅模 水冷銅臺 |
||||
|
真 空 機 組
|
機組輸入電壓 |
380V /220V |
|||
|
波紋管 |
KF40X1000 |
||||
|
真空擋板閥 |
KF40 |
||||
|
前機真空泵BSV30
|
功率 |
0.75KW |
|||
|
電壓 |
380V |
||||
|
轉速 |
1450rpm |
||||
|
進氣口徑 |
KF25/KF40 |
||||
|
前機泵抽氣速率（L/S） |
8 |
||||
|
極限壓強 |
5X10-1Pa |
||||
|
復合真空計 |
復合真空計型號 |
ZDF |
|||
|
電源 |
220V 55W |
||||
|
控制精度 |
± 1% |
||||
|
真空計測量范圍 |
10-5 -10 5 Pa |
||||
|
二級泵 為分子泵 （方案一） |
分子泵 （可以把腔體真空度抽到6X10E-4Pa）
|
分子泵型號 |
FJ620 |
||
|
輸入電壓 |
220V |
||||
|
分子泵進氣口法蘭 |
DN160 |
||||
|
分子泵抽氣速率L/S（對空氣） |
600 |
||||
|
分子泵極限壓強（Pa) |
6×10-7 |
||||
|
冷卻方式 |
水冷 |
||||
|
冷卻水壓（MPa） |
0.1-0.2 |
||||
|
冷卻水溫度 |
<25℃ |
||||
|
環境溫度 |
0~40℃ |
||||
|
建議啟動壓強 |
<10Pa |
||||
|
|
二級泵為擴散泵
（方案二） |
擴散泵 可以把腔體真空度抽到5X10E-3Pa） |
電壓 |
220V |
|
|
功率 |
1000W |
||||
|
極限真空度（在無泄露時） |
10E-5Pa |
||||
|
進氣接口 |
DN150 |
||||
|
出氣接口 |
DN40 |
||||
|
注入油量 |
0.3L |
||||
|
抽氣速率（N2） |
1000L/S |
||||
|
水冷機（選購）
|
型號 |
HZ-06A |
|||
|
電源 |
三相380V 6.5KW |
||||
|
最大揚程 |
30M |
||||
|
水箱容量 |
110L |
||||
|
制冷量 |
13244Kcal/h |
||||
|
出入水口 |
Rp1/2’’ |
||||
|
機器尺寸 |
650X1300X1145(長X寬X高) |
||||
| 安裝條件 |
爐子用電三相380V 功率25KW 10平方線 63A空開 水冷機功率6.5KW 三相380V 4平方線 25空開 水冷機最好用去離子水或礦泉水，水冷機前后左右空出80cm距離 高純氬氣，減壓閥量程0~0.6MPa
|
注意事項
1、此款熔煉爐需在真空或氣壓小于0.02MPa（相對氣壓）的低壓條件下使用；
2、若用戶需要在氣氛條件下進行實驗，必須在進氣氣瓶上安裝減壓閥，減壓閥的氣壓設置要小于0.02MPa，
進氣流量<200SCCM（200ml/min)
3、請您仔細閱讀說明書，了解真空熔煉和惰性氣體環境下熔煉的標準操作程序。在操作過程中請密切監控并正確控制反
應容器內部壓力，否則，操作失敗可能導致設備損壞或人身傷害
4、對樣品加熱時，不建議關閉抽氣閥和進氣閥使用。若氣閥關閉對樣品加熱，要時刻關注壓力表的示數，若氣壓表示數
大于0.02MPa,必須立刻打開泄氣閥，以防不可預見的損失
如您需要定制，請聯系我公司工程師
