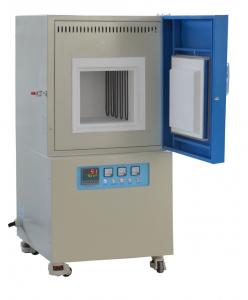

1700度大尺寸箱式爐馬弗爐
|
型號 |
KF1700-I |
KF1700-II |
KF1700-III |
KF1700-Ⅳ |
KF1700-Ⅴ |
|
爐膛尺寸（DXWXH） |
400X300X300mm |
500X400X400mm |
600X400X400mm |
500X500X500mm |
600X500X600mm |
| 外形尺寸 | 700X800X1450 | 900X900X1750 | |||
|
電源電壓 |
380V單相 |
380V三相 |
380V三相 |
380V三相 |
380V三相 |
|
功率 |
13KW |
24KW |
40KW |
32KW |
45KW |
|
加熱元件 |
1800型硅鉬棒 |
||||
|
控制方式 |
采用宇電程序控溫儀表 1、50段程序控溫智能PID調節。 2、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1700度或熱電偶燒斷時，主電路上的交流繼電器會自動斷開，主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5、儀表具有溫度自整定的功能
（更換進口儀表，需要另外付費，選購）
|
||||
|
溫場圖 |
1700℃ 500×400×400箱式爐在1180℃恒溫時的溫場分布圖
A1B1B2A2距離爐膛后墻的距離是10cm B1B2C2C1距離爐膛右墻的距離是10cm C1C2D2D1是爐門方向，距離爐門的距離是10cm A1A2D2D1距離爐膛左墻的距離是10cm A1B1C1D1距離爐頂?shù)木嚯x是10cm A2B2C2D2距離爐低的距離是10cm E1、E2分別是上、下面的中點 此數據僅代表的測試的這一臺，不代表該型號的其它爐子，每臺爐子在裝配生產的過程中會有微小差異，溫場也會有微小的差異 |
||||
|
升溫速率 |
≤20 ℃/ Min |
||||
|
推薦升溫速率 |
10℃/ Min |
||||
|
爐膛材料 |
1800型氧化鋁多晶體纖維（氧化鋁含量95%以上）日本進口 |
||||
|
控制精度 |
+/- 1 ℃ |
||||
|
最高溫度 |
1700 ℃ |
||||
|
額定溫度 |
1650 ℃ |
||||
|
四周表面溫度 |
≤45 ℃ |
||||
|
熱電偶型號 |
B |
||||
|
觸發器 |
移相觸發（帶軟啟動和限流功能） 限流功能：無論怎么調節升溫時間，我們電爐經過變壓器后的二次電流被限制在160A以內，有限的保護了設備，無論你怎么操作，都不會把設備燒壞。 軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長 |
||||
|
電器 |
浙江正泰 |
||||
|
可控硅 |
106/16E 德國西門康 |
||||
| 行程開關 | 該爐爐門上安裝有行程開關，打開爐門時，電源會自動切斷，防止碰到加熱元件而出現觸電危險 | ||||
| 認證 |  |
||||
| 保修期 |
一年保修，終身技術支持 特別提示，耗材部分如加熱元件、樣品坩堝等不在保修范圍內 因使用腐蝕性氣體造成的損害不在保修范圍內 |
||||
| 注意事項 |
1、為了安全，請把爐子放在通風處。 2、為了提升爐子使用壽命，我們建議升溫速率不超過10℃/min。冷卻速率不超過5℃/min。 3、該爐無真空密封性，禁止通入有毒或爆炸性氣體 4、禁止將物料直接放在爐底墊磚上，請將物料置于專用坩堝中。 5、加熱時，物料和坩堝不要碰到加熱元件和熱電偶 6、長期不用時，再次使用請烘爐。 |
||||
1、加熱元件
.jpg)
（1）、硅鉬棒的熱端粗度D1為7mm、一般廠家采用的6MM、加熱端粗、不容易彎曲、棒子的表面負荷低，使用壽命長。
（2）、采用的是熱彎技術，電阻均勻，使用壽命長
（3）、Lu冷端長度為210mm， 400X300X300爐子為260 ，一般廠家采用180mm, 冷端長爐頂溫度低。
（4）、硅鉬棒表面氧化非晶膜致密，能夠比較好的保護硅鉬棒。
2、安裝有空氣開關和漏電保護器：
當電路過流或漏電時，空開會自動斷開。
3、可以與電腦連接
該爐配有通訊接口和軟件，可以直接通過電腦控制爐子的各個參數，并能從電腦上觀察到爐子上PV和SV溫度值和儀表的運行情況，爐子的實際升溫曲線電腦會實時繪出，并能把每個時刻的溫度數據保存起來，隨時可以調出
4、爐膛
進口爐膛 VS 國產爐膛
1、真空吸濾成型的優質高純氧化鋁多晶纖維固化爐膛。
2、采用日本技術成型。
3、該爐膛不掉粉、材料保溫性能好、反射率高、溫場均衡，抗熱漲冷縮能力強
5、可選UL認證電氣板 （全部通過UL認證的進口電器）
6、觸發器
.jpg)
軟啟動限流觸發器 大部分廠家使用的非限流
廈門博特觸發器
1、移相觸發（帶軟啟動和限流功能）
2、限流功能：無論怎么樣設置升溫速率，我們電爐的二次電流始終被限制在170A以內，有效的保護了設備。由于采用限流功能，高溫下可開爐門。如果您使用的電爐需要在升溫過程中對爐子的升溫速率進行限制（例如：規定在1400℃后不得超過3℃/min等）即采用非限流觸發器。升溫速率設置錯誤或者升溫速率過快、這時電流會非常大，設備會跳閘或燒壞。
3、軟啟動功能：開機時電流會慢慢增大，對加熱元件的沖擊較小，有利于加熱元件壽命的延長
4、保護功能：如果電流超過限制電流、觸發器會自動切斷觸發功能以切斷電流保護電爐。
7、UL認證變壓器
8、認證
.jpg)
|
配置 |
數量 |
圖片 |
|
KF1700爐體 |
1 臺 |
|
|
熱電偶 |
1 個 |
|
|
坩堝鉗 |
1 把 |
|
|
氧化鋁墊磚 |
1 塊 |
|
| 爐門磚 | 1塊 |  |
|
高溫手套 |
1 雙 |
|
|
氧化鋁坩堝 |
1個 |
|
|
數據線操作指南軟件等（選配） |
1 套 |
|
